Das Auslesen von Adress-/Anschriftbereichen in Briefen war schon immer eine recht schwierige Problematik. Die Freude war umso größer, als Kofax vor einigen KTM-Versionen (Kofax Transformation Modules ) ein Werkzeug (Adress-Lokator) für das automatisierte Auslesen von Adressen bereitstellte. Leider währte die Freude darüber nicht lange, denn dieser neue Lokator erkannte nur amerikanische Adressen. Er ist nur eine Blackbox und nicht konfigurierbar (abgesehen von Regionszonen). Da sich in den neueren KTM-Versionen daran nichts änderte und ein Kunde mal wieder Bedarf nach dem Auslesen des Anschriftbereichs äußerte, habe ich nun dafür eine einfache ‚Zu-Fuß‘-Lösung entwickelt. Damit sollte ein großer Teil der deutschen Anschreiben erkannt werden.
Die erste Idee war, einen Datenbanklokator mit einer Fuzzy DB zu nutzen. Grundlage dafür war eine CSV-Datei, die die Straßen mit Hausnummern, PLZ und Ort enthält. Solche Dateien kann man käuflich erwerben oder sich mit etwas Aufwand selbst zusammenstellen:
:
Schwedenloch;1;94250;Achslach
Dorfplatz;1;94250;Achslach
Bahnhofstraße;2;85111;Adelschlag
Am Bründl;3;85111;Adelschlag
Am Bründl;9;85111;Adelschlag
Am Bründl;7;85111;Adelschlag
:
Leider waren die Testergebnisse nicht so gut wie erhofft. Das lag einerseits am doch unvollständigen und nicht immer korrekten Datenmaterial, aber auch den Eigenheiten der Suche mit der Fuzzy DB. Als nächstes kam eine Fuzzy DB nur mit den PLZ und Orten zum Einsatz. Aber auch damit konnten keine zufriedenstellenden Ergebnisse erzielt werden.
Das Ziel beider Ansätze war, die Zeile mit dem Straßennamen bzw. die Zeile mit PLZ/Ort mit sehr hoher Konfidenz zu finden. Ausgehend von dieser Zeile kann man dann mit etwas KTM-Skripting die restlichen Adressbestandteile „zusammensuchen“.
Schlussendlich wurde dann der einfache, aber deterministische Ansatz mit einem einfachen Formatlokator gewählt, um die Zeile mit PLZ/Ort eindeutig zu identifizieren. Dabei wäre es naheliegend, im Formatlokator Wörterbücher mit PLZ bzw. Orten einzusetzen:
:
01067,Dresden,,
01069,Dresden,Innere Altstadt,
01097,Dresden,,
01099,Dresden,,
:
Aber auch dabei fielen wieder Fehler im Datenbestand auf.

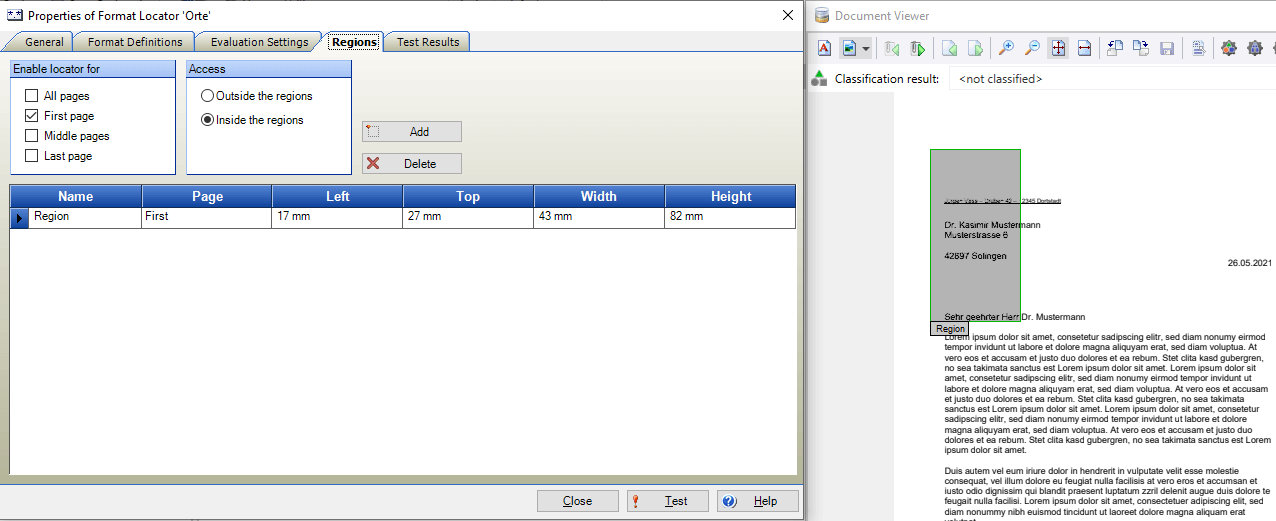

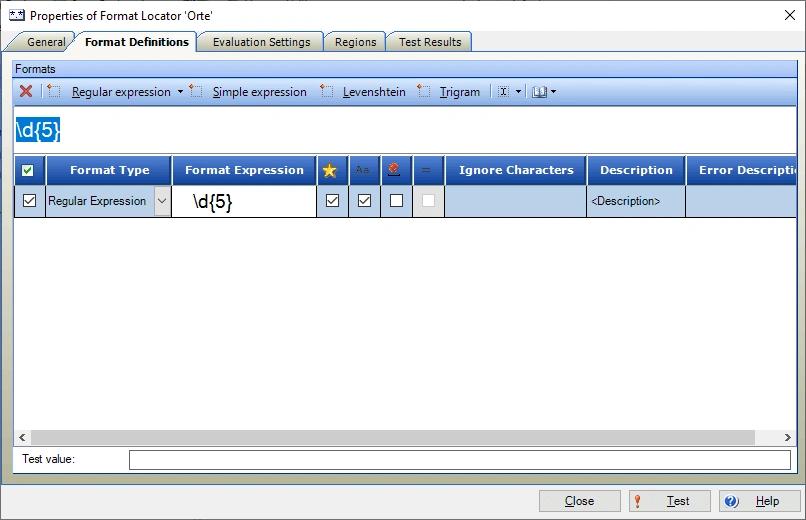

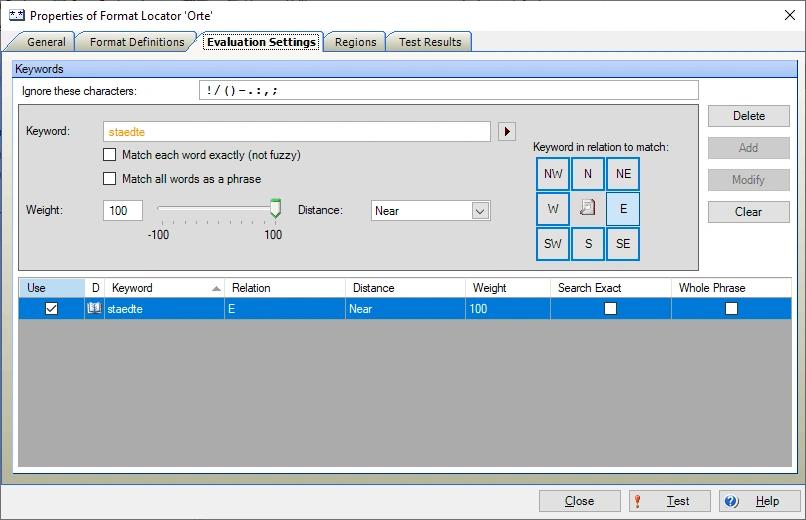

Daher wurde nur ein Wörterbuch mit den Ortsnamen genutzt. Die PLZ wurde stattdessen durch einen regulären Ausdruck dargestellt. Das hatte den weiteren Vorteil, dass auch alle PLZ von Postfächern gefunden wurden. Der Formatlokator sucht also alle fünfstelligen Zahlen links vor einem deutschen Städtnamen in der Region, in der normalerweise die Empfängeradresse steht. Hier der eingesetzte, einfache Formatlokator:
Bem.: „Staedte“ ist ein KTM-Wörterbuch, das aus einer Liste aller deutschen Städtenamen besteht (siehe unten).

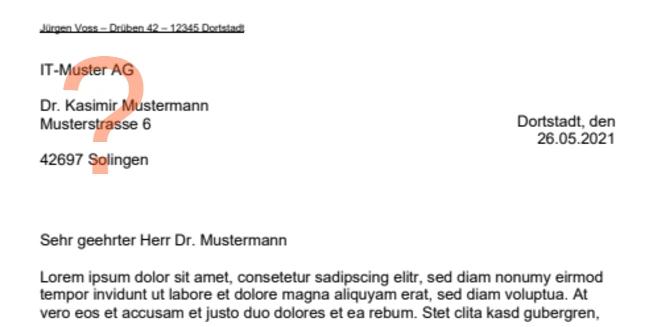

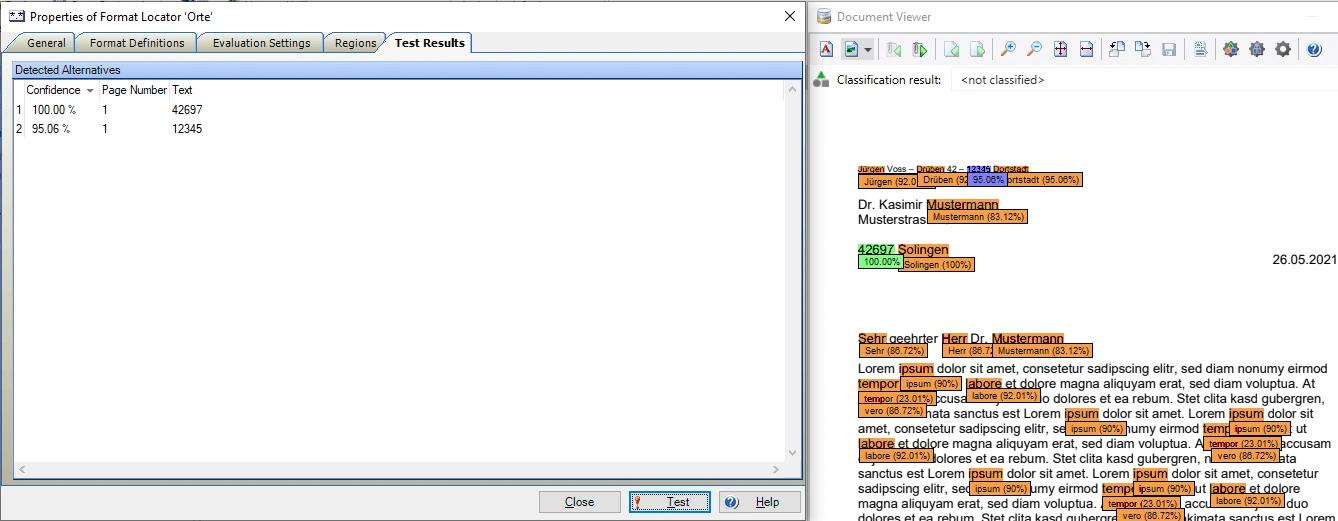

Der Test findet zwei mögliche Treffer:
42697 (Solingen) und
12345 (Dortstadt)

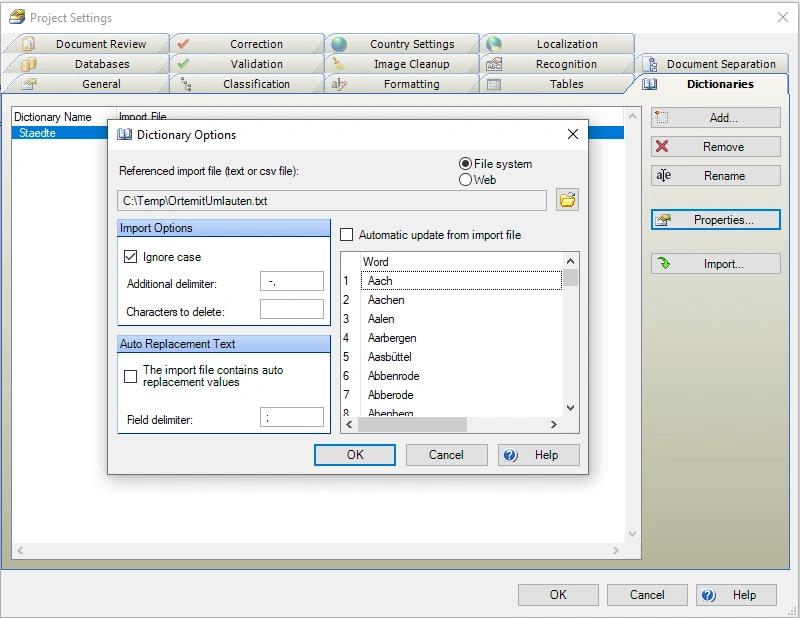

Hier noch die Definition des Wörterbuchs „Staedte“:
Mit den Ergebnissen des Formatlokators werden nun die restlichen Adressbestandteile per KTM-Skript bestimmt. Der Einfachheit halber wird nach einer Zeile mit PLZ/Ort, einer Zeile mit Straße/Hausnummer bzw. Postfach und nach maximal zwei Namenszeilen gesucht (Leerzeilen ausgenommen).
Grundsätzlich wurde dabei folgendes Vorgehen implementiert:
Von allen Alternativen des Formatlokators mit einer Konfidenz >.99 wird die „unterste“ genommen, um einen eventuellen Treffer in einer Absenderzeile zu vermeiden. Die gefundenen Alternativen legt die Zeilenummer der Zeile mit PLZ/Ort fest. Aus dieser Zeile können dann PLZ und Ort bestimmt werden (Details: siehe Skripting unten).
Die Straße/Postfach sollte in der darüberliegenden Zeile stehen. Dabei müssen einerseits Leerzeilen ignoriert werden, aber auch Zeilen, die nur „rechts“ in der Zeile Text beinhalten. Das kann über die Eigenschaft „left“ im Skript festgestellt werden. Sobald eine passende Zeile gefunden wurde, kann dann die Straße bzw. das Postfach bestimmt werden.
Ein ähnliches Vorgehen liefert dann noch bis zu zwei Namenszeilen.
Das Skripting im KTM-Projekt wurde im Document_AfterExtract-Event der Dokumentklasse untergebracht. Aber man kann es natürlich als Skriptlokator implementieren.
1' ' Class script: Doks
2Private Sub Document_AfterExtract(ByVal pXDoc As CASCADELib.CscXDocument)
3
4Dim anztreffer As Integer
5Dim i As Integer
6Dim PLZ As String
7Dim zeilennummer As Integer
8Dim zeile As String
9Dim Ort As String
10Dim j As Integer
11Dim tmpZeile As String
12Dim Name1 As String
13Dim Name2 As String
14Dim sPattern As String
15
16'***************************************************************
17'PLZ und Ort finden
18'alle Alternativen des Lokators 'Orte' durchgegehen, die eine Konfifdenz >.99 haben und die letzte (unterste) davon nehmen
19'dadurch wird verhindert, dass eine eventuell vorhandene Absenderzeile oberhalb der Empfängeradresse genommen wird
20anztreffer=pXDoc.Locators.ItemByName("Orte").Alternatives.Count 'Anzahl Alternativen des Lokators
21If anztreffer>0 Then
22 For i= 0 To anztreffer-1 'Schleife über alle Alternativen
23 If pXDoc.Locators.ItemByName("Orte").Alternatives(i).Confidence>.99 Then 'nur 100% nehmen
24 PLZ=pXDoc.Locators.ItemByName("Orte").Alternatives(i).Text 'die PLZ ist der Wert der aktuellen Alternative
25 'Bestimmen der Zeilennummer der aktuellen Alternative
26 zeilennummer=pXDoc.Locators.ItemByName("Orte").Alternatives(i).Words.ItemByIndex(0).LineIndex
27 zeile=pXDoc.Pages.ItemByIndex(0).TextLines.ItemByIndex(zeilennummer).Text 'Die komplette Textzeile der Alternative
28 'Der Ort steht rechts von der PLZ
29 'Es könnte auch noch Text von der rechten Seite enthalten sein
30 'Nur Words mit left<1100 nehmen.
31 Ort=""
32 For j= 0 To pXDoc.Pages.ItemByIndex(0).TextLines.ItemByIndex(zeilennummer).Words.Count-1 'nur words mit left<1100 nehmen
33 If pXDoc.Pages.ItemByIndex(0).TextLines.ItemByIndex(zeilennummer).Words(j).Left<1100 Then
34 If pXDoc.Pages.ItemByIndex(0).TextLines.ItemByIndex(zeilennummer).Words(j).Text<>PLZ Then
35 Ort=Ort+pXDoc.Pages.ItemByIndex(0).TextLines.ItemByIndex(zeilennummer).Words(j).Text+" "
36 End If
37 End If
38 Next
39 Ort=Trim(Ort)
40 End If
41 Next
42 pXDoc.Fields.ItemByName("PLZ").Text=PLZ 'Ergebnis in die Felder stellen
43 pXDoc.Fields.ItemByName("Ort").Text=Ort
44
45 '***************************************************************
46 'Oberhalb von PLZ/Ort sollte die Strasse stehen (oder Leerzeilen)
47 'Nur die ersten 40 Zeichen berücksichtigen, da weiter rechts noch anderer Text stehen kann.
48 'Die ganze Adresse soll nur aus maximal 5 Zeilen bestehen
49 If zeilennummer>0 Then 'PLZ/Ort wurden oben gefunden
50 tmpZeile=""
51 i=zeilennummer 'das ist die Zeile mit PLZ/Ort
52 Do While tmpZeile="" 'ausgehend von der PLZ/Ort-Zeile aufwärts nach der Strassenzeile suchen
53 i=i-1
54 'Nur die ersten 40 Zeichen berücksichtigen, da weiter rechts noch anderer Text stehen kann.
55 tmpZeile=Trim(Left(pXDoc.Pages.ItemByIndex(0).TextLines.ItemByIndex(i).Text,40))
56 'Es kann sein, dass der Text von der rechten Seite kommt, weil die Adresse hier eine Leerzeile hat.
57 'Alles was left>1100 ist von der rechten Seite und kann weg
58 If pXDoc.Pages.ItemByIndex(0).TextLines.ItemByIndex(i).Left>1100 Then
59 tmpZeile=""
60 End If
61 'irgendwann muss Schluß sein. Bei Adressen mit sehr vielen ggf. hier anpassen
62 If zeilennummer-i=5 Then Exit Do
63 Loop
64 'in der Strassenzeile alle Worte mit Left>=1100 entfernen, da sie von der rechten Bildseite stammen
65 ' i ist Index der Strassenzeile
66 tmpZeile=""
67 For j= 0 To pXDoc.Pages.ItemByIndex(0).TextLines.ItemByIndex(i).Words.Count-1 'nur words mit left<1100 nehmen
68 If pXDoc.Pages.ItemByIndex(0).TextLines.ItemByIndex(i).Words(j).Left<1100 Then
69 tmpZeile=tmpZeile+pXDoc.Pages.ItemByIndex(0).TextLines.ItemByIndex(i).Words(j).Text+" "
70 End If
71 Next
72 tmpZeile=Trim(tmpZeile)
73 pXDoc.Fields.ItemByName("Strasse").Text=tmpZeile 'Ergebnis in Feld stellen
74
75
76 '***************************************************************
77 'jetzt noch maximal zwei Zeilen aufwärts für Name/Abtlg. o.ä.
78 Name2=""
79 For j= 0 To pXDoc.Pages.ItemByIndex(0).TextLines.ItemByIndex(i-1).Words.Count-1
80 'nur words mit left<1100 nehmen, damit nichts von der rechten Seite genommen wird
81 If pXDoc.Pages.ItemByIndex(0).TextLines.ItemByIndex(i-1).Words(j).Left<1100 Then
82 Name2=Name2+pXDoc.Pages.ItemByIndex(0).TextLines.ItemByIndex(i-1).Words(j).Text+" "
83 End If
84 Next
85 Name1=""
86 For j= 0 To pXDoc.Pages.ItemByIndex(0).TextLines.ItemByIndex(i-2).Words.Count-1
87 'nur words mit left<1100 nehmen, damit nichts von der rechten Seite genommen wird
88 If pXDoc.Pages.ItemByIndex(0).TextLines.ItemByIndex(i-2).Words(j).Left<1100 Then
89 Name1=Name1+pXDoc.Pages.ItemByIndex(0).TextLines.ItemByIndex(i-2).Words(j).Text+" "
90 End If
91 Next
92 If Name1="" Then 'es gab nochmal eine Leerzeile
93 For j= 0 To pXDoc.Pages.ItemByIndex(0).TextLines.ItemByIndex(i-3).Words.Count-1
94 'nur words mit left<1100 nehmen, damit nichts von der rechten Seite genommen wird
95 If pXDoc.Pages.ItemByIndex(0).TextLines.ItemByIndex(i-3).Words(j).Left<1100 Then
96 Name1=Name1+pXDoc.Pages.ItemByIndex(0).TextLines.ItemByIndex(i-3).Words(j).Text+" "
97 End If
98 Next
99 End If
100 'falls Name1 eine PLZ (5 Ziffern) enthält, ist es die Absenderzeile - ignorieren
101 sPattern="\d{5}"
102 'Funktion zur Suche mit regulären Ausdrücken (siehe Skript auf Projektebene)
103 If RegExprFound(Name1,sPattern)=True Then
104 Name1=""
105 End If
106 pXDoc.Fields.ItemByName("Namenszeile1").Text=Name1'Ergebnis in Feld stellen
107 pXDoc.Fields.ItemByName("Namenszeile2").Text=Name2
108 End If
109
110End If
111End Sub
112
113
114'***************************************************************************
115' Mit dieser Funktion kann mit Regulären Ausdrücken gesucht werden
116' Als Referenz ist "Microsoft VBScript Regular Expressions 5.5" einzubinden
117'
118Public Function RegExprFound(sText As String, sPattern As String) As Boolean
119 Dim oRegEx As New RegExp
120 Dim oMatches As MatchCollection
121
122 oRegEx.Pattern = sPattern
123 Set oMatches = oRegEx.Execute(sText)
124 If oMatches.Count = 1 Then
125 RegExprFound=True
126 Else
127 RegExprFound=False
128 End If

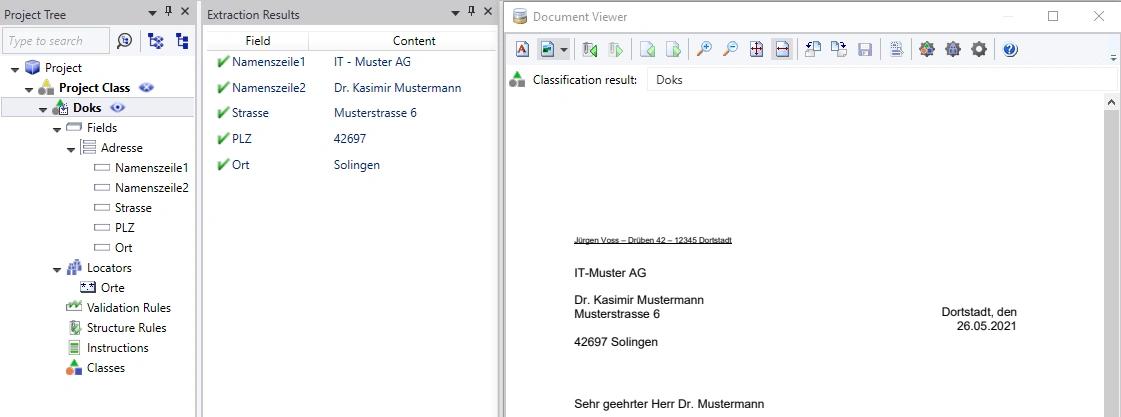

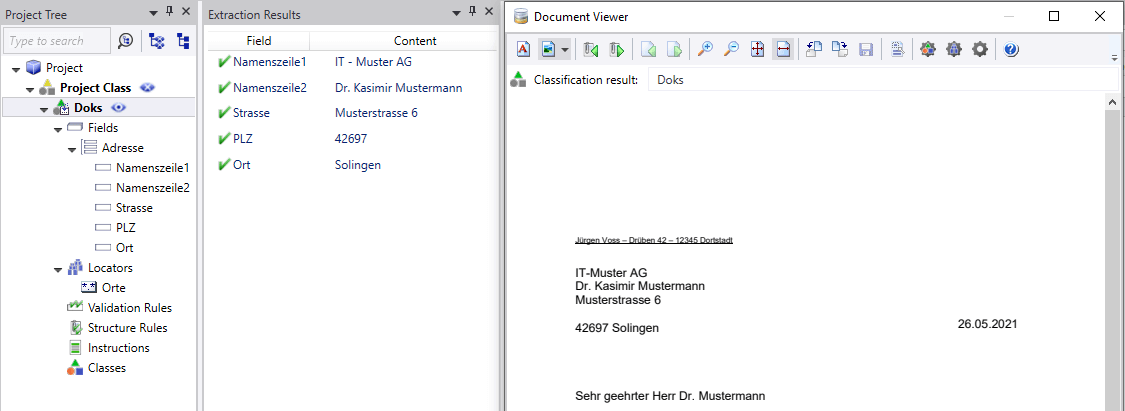

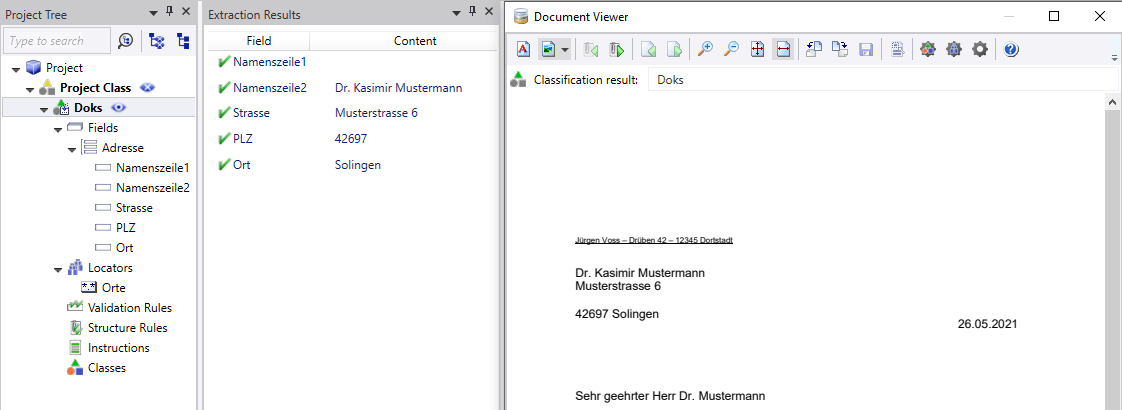

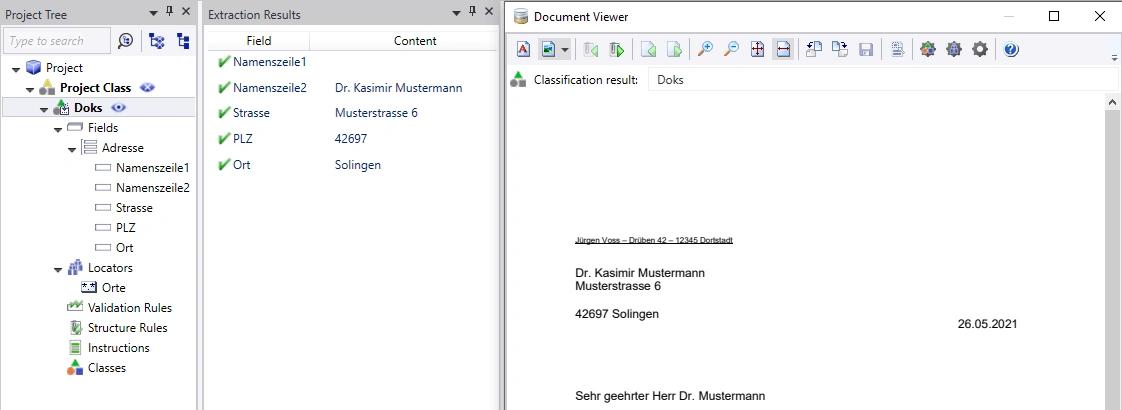

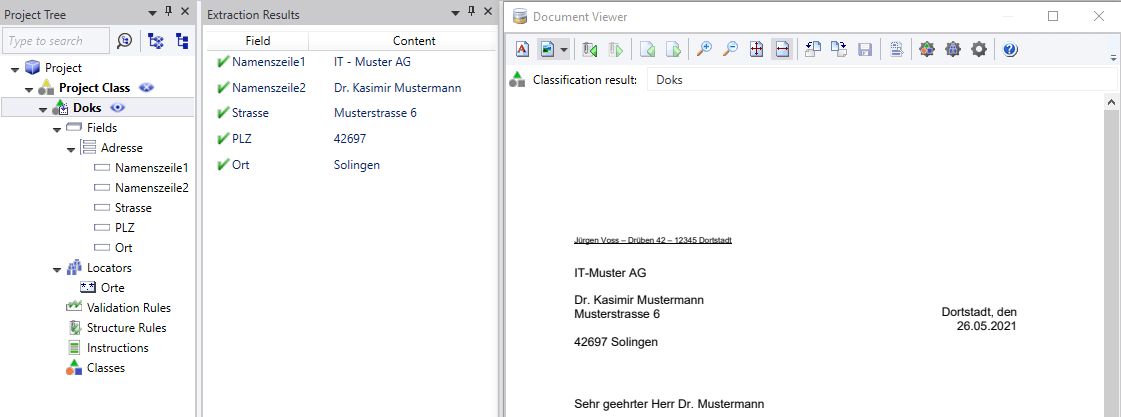

129End FunctionHier die Ergebnisse mit unterschiedlich aufgebauten Briefköpfen (Adresse und rechte Seite):
Fazit
Der standardmäßig vorhandene Adress-Lokator von KTM liefert nur für amerikanische Adressen Ergebnisse. Versuche, deutsche Adressen mit Fuzzy-DB-Suche und verschiedenen Datenbeständen (PLZ, Orte, Strassen, Hausnummern) zu extrahieren, lieferten auch keine befriedigenden Resultate. Wir haben daher einen einfachen Formatlokator benutzt, um die Textzeile mit der PLZ und dem Ort zu bestimmen. Davon ausgehend konnten dann mit etwas KTM-Skripting die restlichen Adressbestandteile bestimmt werden.
